PCBEの操作法

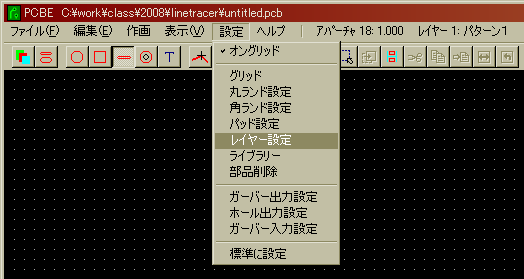

　編集に用いるレイヤについては，各レイヤの編集チェックボックスをチェックする．表示を行なうレイヤについては，各レイヤの表示チェックボックスをチェックする．

　設定できるレイヤは#0から＃63の64種類であるが，デフォルトでは，#0から#9までに名前が設定されている．1つのウィンドウで設定できるレイヤは8種類であるので，ウィンドウに表示されていない番号のレイヤについては，<<または>>をクリックして表示を切り替える．

　設定の変更の有無に関わらず，終了をクリックする．変更した設定のキャンセルはできない．

　編集ボックスに[mm]単位で値を入力する．

　設定の変更の有無に関わらず，終了をクリックする．変更した設定のキャンセルはできない．

　変更するアパーチャ番号として，#0が選択された状態になっているので，これを変更する必要がある場合は，選択をクリックし，アパーチャー選択を表示させる．

　<<または>>をクリックして希望のアパーチャ番号を表示させ，ラジオボタンをクリックする．なお，選択可能なアパーチャ番号は256種類あり，代表的な値は既に設定されている．

　ラジオボタンをクリックすると，アパーチャ番号を選択し，丸ランド設定（角ランド設定）に戻る．設定するアパーチャ番号を変更する必要がない場合は取消をクリックする．

　編集ボックスに[mm]単位で値を入力する．

　設定の変更の有無に関わらず，終了をクリックする．変更した設定のキャンセルはできない．

　<<または>>をクリックして希望のパッド番号を選択する．なお，選択可能なパッド番号は64種類あり，いくつかには既に設定がされている．

　既に設定がされている場合には，上図のように，レイヤーNo:径(No)に内容が表示される．設定がされていない番号については，下図のように，このボックスは空欄となっている．

　中央右側のグループボックス内にある追加をクリックすると，グループボックス内に表示されているレイヤとアパーチャが左側のレイヤーNo:径(No)に追加される．

　ここに表示されたレイヤまたはアパーチャが追加したいものと異なる場合は，手順5または6の方法で変更した上で追加する．

　中央右側のグループボックス内にあるレイヤーの選択をクリックし，レイヤー選択を表示させる．<<または>>をクリックして希望のレイヤ番号を表示させ，ラジオボタンをクリックすると，パッド設定に戻る．

　選択をクリックしたが，設定するアパーチャ番号を変更する必要がない場合は取消をクリックする．

　中央右側のグループボックス内にあるアパーチャ:径の選択をクリックし，アパーチャー選択を表示させる．<<または>>をクリックして希望のアパーチャ番号を表示させ，ラジオボタンをクリックすると，パッド設定に戻る．

　選択をクリックしたが，設定するアパーチャ番号を変更する必要がない場合は取消をクリックする．

　設定の変更の有無に関わらず，終了をクリックする．変更した設定のキャンセルはできない．

　丸ランドの場合は（または，作画→丸ランド），角ランドの場合は（または，作画→角ランド）を選択する．

　穴開け位置を指定する場合は，丸ランドを選択する．

　メニューバーにあるアパーチャを確認する．希望するアパーチャでない場合は，ここをクリックし，丸ランド・アパーチャー選択（または，角ランド・アパーチャー選択）を表示する．

　<<または>>をクリックして希望のアパーチャ番号を表示させ，希望のアパーチャ番号に対応するラジオボタンを選択する．更に選択をクリックすると，アパーチャが変更され，作図画面に戻る．

　メニューバーにあるレイヤーを確認する．希望するレイヤでない場合は，ここをクリックし，レイヤー選択／設定を表示する．

　FP-7で片面基板を加工する場合，以下のようにレイヤを設定する．

銅箔のランド

1:パターン1

穴（丸ランドに限る）

8:孔

　<<または>>をクリックして希望のレイヤ番号を表示させ，希望のレイヤ番号に対応するラジオボタンを選択する．更に決定をクリックすると，レイヤが変更され，作図画面に戻る．

　配置したい位置でクリックすると，図形が描かれる．

　メニューバーにあるアパーチャを確認する．希望するアパーチャでない場合は，ここをクリックし，ライン・アパーチャー選択を表示する．

　<<または>>をクリックして希望のアパーチャ番号を表示させ，希望のアパーチャ番号に対応するラジオボタンを選択する．更に選択をクリックすると，アパーチャが変更され，作図画面に戻る．

　<<または>>をクリックして希望のレイヤ番号を表示させ，希望のレイヤ番号に対応するラジオボタンを選択する．更に決定をクリックすると，レイヤが変更され，作図画面に戻る．

　ラインを配置したい位置の始点でクリックし，終点で再度クリックすると，ラインが描かれる．

　メニューバーにあるパッドを確認する．希望するパッド番号でない場合は，ここをクリックし，パット選択を表示する．また，パッド番号で設定された内容を確認する場合もここをクリックする．

　<<または>>をクリックして希望のパッド番号を表示させる．選択されたパッドに設定された内容も左側に表示される．決定をクリックすると，パッドが変更され，作図画面に戻る．

　希望する設定のパッドがない場合は，取消をクリックして，選択操作を取り消し，表2.4の方法によりパッドを設定した後，再度この表の1からの手順を繰り返す．

　配置したい位置でクリックすると，パッドが描かれる．

　文字を描きたい位置をクリックする．文字列を反転させない場合は，この位置が描かれる文字列の左下の頂点となり，文字列を反転させる場合は，この位置が描かれる文字列の左下の頂点となる．クリックすると，文字入力が表示される．

　必要な事項を入力する．太さの選択をクリックすると， 表2.3の2のようにアパーチャー選択が表示されるので，同じ要領で設定する．

　FP-7で片面基板を加工する場合は，反転をチェックする．

　決定をクリックすると，文字が描かれる．

　選択したい図形をクリックすると選択される．これを繰り返すと，複数の図形を選択できる．

　また，1の操作の後，マウスをドラッグし，選択したい図形が配置された範囲を指定することによっても，複数の図形の選択が可能である．

　選択された図形は白色で表示される．

　（または，編集→移動）を選択する．

　図形が選択されていないと，この機能を選択できない．

　（または，編集→コピー(C)）を選択すると，選択した図形がコピーされる．ctrl+cでも操作可能である．

　図形が選択されていないと，この機能を選択できない．

　（または，編集→切取り(T)）を選択すると，選択した図形が切り取られ，クリップボードにコピーされる．ctrl+xでも操作可能である．

　図形が選択されていないと，この機能を選択できない．

　（または，編集→貼付け(V)）を選択すると，クリップボードにコピーされていた図形が表示される．ctrl+vでも操作可能である．

　この段階では，貼り付け位置は決定しておらず，表示された図形は下図のように白色で表示され，マウスの動きに応じて移動する．

　クリップボードに図形がコピーされていないと，この機能を選択できない．

　（または，編集→結合／分解／部品）を選択すると，一体化、結合／分解／部品登録が表示される．

　ここで希望するボタンをクリックすると操作が完了する．

　レイヤやアパーチャを変更したい図形をクリックし，変更設定を表示させる．

　パッドの場合は，パッドを構成するランド毎に操作を行なう必要がある．

　レイヤを変更する場合は，レイヤの選択をクリックし，レイヤー選択を表示させる．

　ここで表示されるレイヤー選択は，表2.4の5に示したものと同じであり，操作の方法も同様である．

　アパーチャを変更する場合は，アパーチャの選択をクリックし，アパーチャー選択を表示させる．

　ここで表示されるアパーチャー選択は，表2.3の2に示したものと同じであり，操作の方法も同様である．

　ガーバーデータを出力したいレイヤを選択し，ファイル名を設定する．

　FP-7で片面基板を加工する場合は，レイヤはパターン1のみでよく，ファイル名もその部分だけ設定するだけでよい．

　設定が終了したら，終了をクリックし，ガーバー出力／設定に戻る．

　設定をクリックし，ホール出力レイヤー設定を表示させる．
